Suite à l'introduction de ma table de placement manuel, je vais poursuivre en vous présentant le cadre.

Tous le design des pièces est réalisé à l'aide de OpenSCAD et est disponible sur le dépôt GitHub suivant : GitHub / hugokernel / ManualPickAndPlace

La base

Le cadre qui va supporter la mécanique doit être suffisamment rigide pour ne pas bouger, je désire aussi quelque chose de suffisamment fin, les profilés aluminium couramment utilisé dans le milieu maker m'ont semblé parfaitement adapté.

Voici le cadre en profilé aluminium de 20mm, les profilés sont maintenus entre eux par des équerres internes :

Concernant la taille du cadre (60x40cm), il est parfaitement possible d'avoir d'autres dimensions (tout est paramétrable dans les sources OpenSCAD), j'ai choisi cette dernière en fonction des arbres de précisions (trempés et rectifiés) de 12mm de diamètre que j'ai pu trouver.

Par dessus, nous rajoutons les supports d'arbre de précisions (réalisé via une imprimante 3D) :

Les supports viennent se fixer aux 4 coins du cadre, les arbres de précision rentrent dedans en force et n'en bouge plus :

Pour cet étape, il faut imprimer :

• rod_support.stl x2
• rod_support_mirrored.stl x2

Le chariot X

Les chariots pour l'axe X sont eux aussi aussi fabriqués via une imprimante 3D, ils ont chacun 2 parties creuses dans laquelle on insère des roulements linéaires (type LM12UU) dans lesquels viendront coulisser les arbres de précision.

Tout ceci monté :

Pour cet étape, il faut imprimer :

• dolly_x.stl x2

Le chariot Y

Le chariot de l'axe Y possède 4 roulements linéaires, un support porte-outils (indiqué par la flèche) et des trous de fixation pour le "repose bras".

Pour cet étape, il faut imprimer :

• dolly_y.stl x1

Récapitulatif des pièces à imprimer

Concernant l'impression des pièces, les jeux étant assez faibles, n'hésitez pas à faire quelques tests avant de tout imprimer.

• rod_support.stl x2
• rod_support_mirrored.stl x2
• dolly_x.stl x2
• dolly_y.stl x1

Toutes les sources des pièces de cet article sont sur GitHub dans le fichier ManualPickAndPlace / cad / table.scad.

Ça nous donne quelque chose comme ça :

À suivre...

Le projet OpenAlarm utilisera comme module de transmission des FunkyV3, des cartes de très petites tailles avec tout un tas de composants permettant la connexion à différents type de capteurs, la liaison radio avec la base, etc...

Les Funky V3 sont très petit, pourtant, ils embarquent un bon nombre de composants et pour faire tenir autant de monde sur une surface aussi réduite, pas de mystère, il faut utiliser des composants TRÈS petit, lorsque je dis très petit, je parle de la résistance au format 0402 tout à gauche de la photo ci-dessous :

Et j'en viens à parler d'une des choses qui fait que OpenAlarm à pris beaucoup de retard, c'est que pour pouvoir manipuler des composants aussi petit en quantité (je ne vais pas faire des cartes que pour moi), il faut du matériel approprié.

Impossible de manipuler de tels composants directement avec les mains, avec des brucelles, c'est faisable mais pas pratique, le plus adapté est d'utiliser une pompe de préhension qui n'est rien d'autre qu'une micro ventouse et si on y ajoute une table de placement, alors, là, on tend vers le parfait...

Mais c'est quoi une table de placement ?

C'est assez simple : on place la ou les cartes électroniques sur une surface, on dispose les composants à proximité, et à l'aide d'un support coulissant et par des mouvements de translation, on vient prendre les composants et on les dépose sur le pcb.

Les composants sont « pris » par un système de pompe à dépression pour une grande précision de positionnement et surtout permettant de prendre des composants dans de très petits formats.

Que trouve-t-on sur Internet ?

Un modèle commercial : ERMES - Table de positionnement CMS

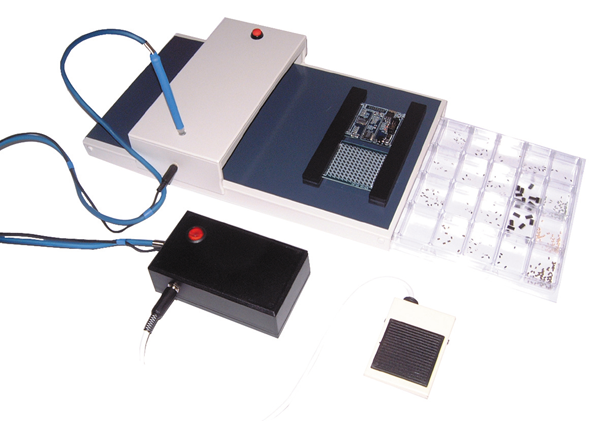

Chez Selectronic, on peut trouver la table ci-dessous :

Je vois plusieurs points noirs à leur système :

• La surface sur laquelle on pose son bras est trop petite et non souple, ça sent les douleurs musculaires au bout de quelques heures d'utilisation
• Le stylo n'est pas maintenu droit par un quelconque mécanisme, je pense qu'il est difficile de manipuler des composants très petit comme des 0402
• Le prix n'est pas sérieux...

Le modèle en bois peu chère de vpapanik

Ce modèle est intéressant car il utilise principalement des matériaux de récupération...

Photo originale de http://vpapanik.blogspot.fr/2012/11/low-budget-manual-pick-place.html

Un point intéressant est que la pointe de préhension est solidaire du support coulissant, garantissant ainsi une pose plane du composant.

Au final, le système est ingénieux mais prend beaucoup de place (en hauteur) et j'ai un léger doute concernant la stabilité de l'ensemble, enfin, le support pour le bras n'est pas adapté et à la longue, le frottement de ce dernier sur le bord à angle droit du bois ne doit pas être agréable (voir la dernière photo de son article).

La table de Brian Dorey

Alors là, ça commence à devenir du lourd :

Elle est entièrement en aluminium, elle dispose d'un vrai support pour le bras en cuir / simili, sa tête est articulée et muni d'un moteur pas à pas permettant de choisir l'orientation du composant à l'aide de bouton poussoir se trouvant sur la flanc de la machine.

Il a même publié tous les plans de sa machine sur GitHub.

C'est du super boulot, par contre, elle est difficile d'accès à cause de ses pièces usinées et je la trouve encore assez imposante...

Brian Dorey, non content de sa table de placement manuel, à enchaîné par la suite sur une table de placement automatique plutôt impressionnante : http://www.briandorey.com/?tag=/manual+pick+and+place.

Autre machines...

Je ne vais pas toutes les passer en revue, il y en a trop mais voici quelques pointeurs :

• Une table de positionnement de CIF à 2000€ http://www.cif.fr/en/manual-pick-place-stations/118-station-de-placement-manuel-pour-cms-vegatec.html
• Un projet d'un hackerspace d'Atlanta http://blog.freesideatlanta.org/2014/03/manual-pick-and-place-project.html

Faisons un mix de tout ça

Prenons les bonnes idées, apprenons des erreurs et créons la notre :

• Je veux une table qui reste avec un faible encombrement en hauteur
• Avec le maximum de pièces imprimables à l'aide d'une imprimante 3D
• Le système d'aspiration doit être automatique, pas besoin de pédale ou de bouton supplémentaire en utilisation normale (avec tout de même un mode manuel)
• Un support pour bras suffisamment confortable pour travailler quelques heures de suite
• Un voyant indiquant si la pointe aspire ou non
• Une mécanique fluide (roulements linéaires)

Au moment ou j'écris ces lignes, ma table maison est terminée et parfaitement fonctionnelle, je fais donc durer le suspens et tâcherai de pondre des articles quand je le pourrai pour décrire la machine...

Je profite de ce début d'année pour faire un point sur l'avancement de certain de mes projets personnels liés au DIY et qui devraient être mis à jour ou terminés dans le courant de cette l'année...

LedPong

Il s'agit d'une version réduite du Led Pong Wall du Tetalab.

Le montage est terminé (un simple avr d'Atmel pilotant une matrice de led hautes luminosités) et fonctionne correctement mais le rendu n'est pas tout à fait celui que je souhaite, la lumière n'étant pas assez forte. J'envisage de remplacer toutes les leds par des modèles RGB adressables (WS2812) et pilotées par un RaspberryPi.

À faire :

1. Faire des tests avec des WS2812 pour s'assurer que l'adressage de 64 leds est suffisamment rapide
2. Enlever l'ancienne matrice de led
3. Poser les WS2812
4. Interface et intégration avec le RaspberryPi

Ballon à air chaud

C'est un aérostat constitué de 8 fuseaux de 9m² réalisé à partir de sacs poubelle bas de gamme (faible épaisseur, environ 17 micron d'épaisseur), le ballon est fini et traine depuis plus d'un an dans un coin, il faut dire que malgré le temps que j'ai passé à le faire (quelques dizaines d'heures), l'arrivée de mon Ultimaker m'a totalement fait changer de priorité.

C'est une belle bête capable de lever théoriquement 2kg de charge utile, je compte profiter d'une journée fraiche pour le gonfler et faire un premier test.

À faire :

1. Fabriquer une nacelle pour tenir les suspentes et les relier à un fil maitre
2. Trouver une journée froide et sans vent pour faire un test (certainement un matin très tôt

Bleuette

Encore beaucoup de boulot pour le robot hexapode Bleuette mais le projet avance...

À faire :

1. Ajouter une caméra sur une tourelle mobile
2. Revoir tout le système d'alimentation en énergie pour une autonomie plus grande
3. Améliorer le contrôle des pattes avec une meilleure gestion de la vitesse des servos
4. Encore beaucoup de choses...

CappuccinoMaker

Amateur de cappuccino à la mousse de lait bien dense et ne trouvant pas d'appareil suffisamment puissant et fiable pour en faire (oui, c'est tout un art), je vous dévoilerai ma version fait main que j'utilise depuis quelques années ainsi que sa nouvelle toute petite version dont le boitier est réalisé à l'impression 3D...

À faire :

1. Tests d'autonomie avec la nouvelle batterie (quelques 120mA)
2. Finir le nouveau boitier

Automatiser la Blossoming Lamp

Découverte sur le stand RepRap au 3DPrintShow de Paris, cette plante (Blossoming Lamp) à la particularité d'être imprimée en une seule fois (et @f4grx à dû s'y prendre à plusieurs fois pour que j'arrive à y croire ;)), je me devais d'imprimer cette curiosité :

L'idée serait de lui implanter une lumière et de la motoriser afin qu'elle s'ouvre et se ferme toute seule.

À faire :

1. Trouver comment motoriser la mécanique d'ouverture
2. Réalisation de l'électronique pour piloter la méca et la lumière

OpenAlarm : Un système d'alarme libre

Suite à l'annonce de création du projet, pas mal de personnes se sont rejointes au projet, apportant leurs idées, conseils ou développements réalisés de leur côté étayant avec des bases très intéressantes le projet à peine commencé...

Pour le moment, j'ai commandé différents composants (module radio, gsm) qui me permettront de réaliser un prototype, dont toutes les informations utiles seront mises à disposition sur la page du projet GitHub / OpenAlarm et sur le forum hébergé sur MadeInFr.

À faire :

1. Réaliser un premier prototype de capteur
2. Communication entre le RaspberryPi et un capteur
3. Envoi de SMS via SIM900 depuis le RaspberryPi
4. Beaucoup d'autres choses...

RaspiO'Mix

La carte fille RaspiO'Mix que j'ai présenté sur ce blog récemment dont vous allez entendre parler de nouveau d'ici peu de temps...

À faire :

1. Écriture d'exemple / enrichissement de la documentation

LeMurmureDuSon

LeMurmureDuSon est un dispositif jouant le rôle de post'it vocal que je n'ai jamais présenté sur ce blog et qui est encore en cours de développement.

Il a été pensé au cours d'un workshop du Museolab d'Érasme oû des équipes pluridisciplinaires ont été réunies autour d’un thème particulier : comment le handicap peut-il être source d’innovation pour tous ?

Ce workshop à donné naissance à 3 projets dont LeMurmureDuSon fait parti, dans la vidéo ci-dessous, vous découvrirez ces 3 projets (la présentation du projet LeMurmureDuSon commence à 3min22) :

Museolab : Le handicap source d'innovation from Erasme on Vimeo.

À faire :

1. Nouveau design
2. Nouvelle carte électronique
3. Plein d'idées à mettre en oeuvre...

Intervalomètre photo

L'Intervalomètre diy est un vieux projet mis en standby pour le moment, n'ayant plus trop le temps pour pratiquer la photo, le besoin de ce dispositif est moindre qu'à l'époque, cependant, la carte électronique est faite et est fonctionnelle à quelques détails prêt...

Je reviendrai dessus le temps voulu mais ce n'est plus une priorité.

À faire :

1. Déboguer !

Imprimer directement en plusieurs couleurs peut vraiment être intéressant, par exemple, pour intégrer des pictogrammes informatifs sur la face d'un objet ou simplement dans un but purement décoratif.

Ultimaker propose un kit permettant d'imprimer en 2 couleurs (ou 2 filaments de matériaux différents) mais les retours sur les forums ne m'ont pas convaincus de l'acheter, je pense au final que le ratio coût / intérêt n'est pas vraiment bon lorsque l'on s'en sert uniquement pour du multi couleurs, l'intérêt est bien plus grand pour de l'impression multi-matériaux (support en PVA par exemple).

Je vais vous expliquer 2 méthodes qui vous permettront de passer à l'impression multi couleur avec un seul extrudeur.

Notez que cet article tourne autour de l'Ultimaker et de son slicer Cura mais il est tout à fait possible d'adapter cette solution à toute RepRap.

Avec le plugin Cura : PauseAtZ

En utilisant le plugin fourni avec Cura PauseAtZ qui permet, comme son nom l'indique, de stopper l'impression à une certaine hauteur, de parker la tête afin de changer le filament et ensuite de relancer l'impression avec le nouveau filament.

Le principal problème de cette technique est qu'il ne permet pas à une couche d'avoir plusieurs couleurs, rien de vraiment nouveau avec cette méthode...

Feinter le slicer : PauseAtExtruderChange

Dans cette méthode, on va utiliser Cura exactement comme si nous avions le kit de double extrusion, et allons dire à Cura de slicer comme tel. C'est par la suite que nous allons lire le GCode et remplacer l'instruction de changement de tête (Tx) par des instructions permettant de parker la tête le temps d'effectuer le changement de filament.

Voici les étapes exactes :

1. Parker le Z
2. Déplacer la tête en X, Y à la position de parkage
3. Stopper le ventilateur
4. Attendre une action de l'utilisateur (nécessite un ulticontrolleur TODO)
5. Restaurer la position X, Y
6. Redémarrer le ventilateur
7. Restaurer le Z

Nous pourrions également utiliser le G-Code M600 mais il s'agit d'une instruction en test qui n'est pas inclut par défaut dans tous les firmware et l'utilisation de nos propres instructions nous permet de faire exactement ce que l'on souhaite...

En pratique

1. Installez le plugin Cura PauseAtExtruderChange, (déposez simplement le fichier PauseAtExtruderChange.py dans le dossier ~/.cura/VERSION/plugins)

2. Créons un nouveau profil d'imprimante : File > Machine setting > Add new machine, dans le panel Extruder 2, on s'assure que Offset X et Offset Y soit égal à 0 comme dans l'image ci-dessous :

3. Importez vos fichiers stl, précisez à Cura que vous souhaitez les fusionner pour faire de la double extrusion (sélectionnez le premier objet d'un clique gauche, puis, bouton droit sur le second objet et cliquez sur Dual extrusion merge)

4. Ajoutez le plugin, modifiez les paramètres tel que vous le souhaitez et vous voilà avec votre fichier G-Code modifié

5. Lancez l'impression et l'imprimante vous signalera chaque changement de couleur, il vous restera alors à changer le filament, valider le changement auprès de l'imprimante, l'impression reprendra alors exactement oû elle avait été arrêtée mais avec un autre filament.

Note: Vous pouvez aussi utiliser le fichier python directement en ligne de commande : python PauseAtExtruderChange.py file.gcode > out.gcode (python PauseAtExtruderChange.py -h pour avoir de l'aide)

Voilà ce qu'il est possible de faire très simplement :

Vous voilà maintenant capable d'imprimer en multi couleur d'une manière un peu plus évoluée qu'avec PauseAtZ, néanmoins, l'utilisation de PauseAtExtruderChange ne sera intéressante que pour des impressions ou le nombre de changement de couleur par couche est faible sinon, vous risquez de passer votre temps à changer de filament...

Si vous faites de l'électronique, vous êtes certainement amené à souvent souder, cette odeur particulièrement désagréable d'étain et autre produit vous est donc familière et avouez qu'on s'en passerait finalement assez bien...

Dans le commerce, il existe des extracteurs adaptés mais aussi assez chère :

Le premier est à environ 50€ (en promo) et le second à plus de 100€, ça fait mal pour un adaptateur secteur, un ventilo, un pied, un filtre et un bati...

Pourquoi ne pas s'en fabriquer un ? Rien de difficile, encore moins avec une imprimante 3D...

C'est parti ! Nous allons avoir besoin d'une lampe d'architecte, on en trouve à moins de 10 euros en magasin, le mieux est encore de prendre celle qui traine au grenier depuis des années, un ventilateur récupéré dans une vieille alimentation d'ordinateur, un adaptateur secteur de 12V d'un appareil tombé en panne, et des filtres à charbon actif que vous pouvez trouver dans n'importe quel magasin de bricolage ou sur le net...

On récapitule, vous avez besoin de :


Maintenant, il nous faut un support pour le filtre, un petit coup de OpenScad et nous voilà avec de belles pièces à imprimer.

Voici, ci-dessous, les 4 pièces que vous devrez imprimer et assembler (bien entendu, grâce à OpenScad, tout est paramétrable et vous pouvez aisément adapter votre pièce aux dimensions du ventilateur, filtre, etc...) :

Et une fois assemblé à l'aide de vis et boulons, nous obtenons ça :

Fixons le support de filtre à charbon a actif sur la lampe d'architecte et nous obtenons un montage très pratique et peu chère : vos poumons vont diront merci !



J'ai également dérivé cela afin d'aspirer les odeurs désagréables en provenance d'une imprimante 3D en cours d'impression (d'ABS par exemple), ce sera l'occasion d'un prochain article...

Tous les sources OpenSCAD sont disponibles sur Github : github.com/hugokernel/OpenSCAD_Things/tree/master/ActiveCarbonExtractor

...et cette fois ci, il n'est pas content !

Ce projet à pour but de fabriquer une bestiole à 6 pattes et de la faire marcher sans l'aide de quiconque. Pour certain d'entres vous, le nom “Bleuette” vous est peut être familier, en fait, c'est une féminisation de Bleuet, le robot de la série FX, Effet spéciaux, nous n'avons aucun rapport avec cette série mais on s'est dit que le pauvre Bleuet devait se sentir seul et qu'il faudrait lui fabriquer un congénère et puis tant qu'à faire femelle… :) extrait de la page du wiki sur Bleuette

Le projet s'est arrêté il y a quelques années faute d'avoir trouvé une solution robuste pour le pivot de chaque patte, sur notre prototype, il était réalisé en bois mais nous voulions une autre matière plus robuste. Le projet est bien sûr OpenSource / OpenHardware.

Plus d'informations sur la première version :

• Information sur Bleuette
• Sa construction
• Ses premiers pas

Le logiciel

De grosses modifications vont être faite sur la partie logiciel par rapport au plan initial, sur la première version de Bleuette, c'est une carte à base de PIC qui devait être développé from scratch et exécuter le noyau temps réel PICOS18 mais afin de simplifier la prise en main, une carte Arduino sera le cerveau de l'engin et une carte fille développée par mes soins en 2006 pour Bleuette sera utilisée pour piloter les 12 servos de manière parfaitement synchrone.

La nouvelle structure

Dans ses premières versions, Bleuette était réalisé en Plexiglas, découpé à la scie sauteuse et à la scie à chantourner, un vrai boulot, long et pénible avant de nous rendre compte des limites de cette matière : elle est cassante et se raye facilement.

Puis, nous avons pu faire découper gracieusement toutes les pièces (patte et corp) en Lexan par http://jegrave.fr/, merci Jean-Louis pour le boulot, cette matière est beaucoup plus solide, ne se casse pas et résiste incroyablement bien à la torsion mais nous n'avions toujours pas de réelle solution pour les supports de pattes autre que le bois...

Et depuis, plus rien, quelques années se sont écoulées et, depuis, l'impression 3D s'est considérablement développée, au point d'être devenue attractive pour les particuliers et intéressante pour un projet comme Bleuette, l'achat d'une l'Ultimaker à été guidé par l'arrière pensée de pouvoir enfin finir ce projet et là, plus aucun souci concernant le pivot : il sera comme toute le reste : en PLA.

Tous les plans de Bleuette ont été refait à l'aide de OpenSCAD, un dépôt GitHub à été créé à l'occasion pour partager tous les documents inérant à la fabrication du robot.

Le corps de Bleuette modélisé avec OpenSCAD

Son corps étant trop grand pour être imprimé en une seule fois sur la surface de mon imprimante 3D, j'ai développé une librairie OpenSCAD qui permet de découper des pièces avec un motif en queue d'arronde (dovetail), ainsi, le corps sera réalisé en 3 tronçons qui seront emboités les uns aux autres et enfin définitivement bloqués à l'aide de tiges filetées.

La suite

Pour le moment, la dernière section (partie haute et basse) est imprimé, ça à pris environ 13h d'impression, j'imprime à 50mm/s pour avoir la meilleure qualité possible, 1 patte est fonctionnelle pour le moment, le design n'est pas figé encore, j'y apporte quelques corrections...

Avancement du moment avec le test de la cinématique du mouvement de la patte :

Todo liste mécanique :

• Correction des entretoises des pattes
• Ajout d'un support pour une tête
• Bout des pattes avec capteurs d'appuis

Restez connecté à Bleuette !

Il est possible de suivre l'avancée de Bleuette via différent moyen :

• Le dépôt de source sur Github
• Mon compte twitter
• Ici même...

Ça fait pas mal de temps que je n'ai donné de nouvelle de mon Ultimaker, et pourtant, pas mal de chose à dire...

Réception des pièces de remplacement et peinture

Dans un précédent billet, j'expliquais que le colis de mon Ultimaker avait été mal traité durant le transport et que des pièces en bois de l'imprimante était cassées, une erreur s'est également glissée : ils m'avait fourni une pièce ne correspondant pas m'obligeant à usiner une entretoise.

J'ai contacté le support à ce sujet qui à été très réactif car ils m'ont aussitôt expédié un colis avec de toutes nouvelles pièces, réception en moins d'une semaine, merci Ultimaker pour la réactivité.

Quitte à devoir tout démonté et tout remonté, je me suis dit qu'il serait pas mal de la peindre, d'ailleurs, la légende raconte qu'une Ultimaker peinte se sent mieux et du coup, imprime mieux... ;)

J'étais parti pour tout peindre en vert et me suis dit que ce serait plus sympa d'avoir plusieurs couleurs, ce que je n'avais pas prévu, c'est que ça allait me prendre un temps fou, bref, c'est fait mais ce fût long, faute de temps.

Voici le résultat :

L'extérieur est peint en noir, l'intérieur en vert, toutes les autres pièces fixes en jaune ou orange.

Heated bed

J'ai beau imprimer uniquement du PLA, de légères déformations se forment sous les pièces dû à la rétractation du plastique refroidissant, l'idée est de mettre un lit chauffant (heated bed) permettant de garder la pièce en cours d'impression uniformément chaude.

J'ai voulu faire au plus simple pour le lit chauffant, je l'ai donc commandé, c'est un simple PCB sur lequel est gravé une piste en serpentin faisant office d'élément chauffant, on trouve également 2 diodes têtes bêches servant à indiquer si le lit chauffe ou non.

Les soudures d'origines, de la grande qualité, je fais mieux avec mes pieds :

Avant un quelconque montage, j'ai fait quelques tests, ça chauffe parfaitement bien...

Qui dit lit chauffant dit nouveau support pour l'impression, il est bien sûr hors de question de poser l'élément chauffant sur la plateforme d'origine en acrylique.

Le support sera en bois, en contreplaqué de 10mm d'épaisseur, légèrement surélevé à l'aide d'entretoise, le lit chauffant trouvera sa place, enfin, posé sur ce dernier, on trouvera une plaque de verre à insert sur lequel les impressions se feront.

Les couches successivent : Contre-plaqué, alu, isolant, mylar, lit chauffant.

Le nouveau support étant légèrement plus épais que celui par défaut, le réglage du capteur de fin de course supérieur de l'axe Z doit être légèrement modifié, pour cela un simple profilé d'alu à fait l'affaire...

La pièce une fois installée :

Le réglage du plan se fait à l'aide de 4 vis situées en dessous du support, l'utilisation d'une clef Allen est obligatoire, j'ai prévu de les remplacer par des vis moletées. L'impression de 4 pièces de remplacement « Z-stage spring-screwblock » (Thing:21480) sans pas de vis à également été nécessaire pour l'adaptation du nouveau support.

Concernant la partie commande et capteur, j'ai suivi à la lettre les indications d'installation du wiki de Ultimaker, ne possédant pas d'alimentation de 19V suffisamment puissante pour remplacer celle d'origine afin d'alimenter l'imprimante et le lit chauffant, j'ai choisi d'alimenter ce dernier via une source secondaire, ça tombe bien, une alimentation industrielle 12V / 20A toute petite trouvée en brocante pour 3€ ne demandait qu'à servir...

La carte de l'Ultimaker permet d'origine de piloter un lit chauffant, en fait, on vient se brancher sur un des deux Mosfet restants sur 3 (le premier servant pour la tête d'extrustion), j'ai d'ailleurs supprimer le second Mosfet afin de faire de la place pour pouvoir poser un radiateur sur celui pilotant le lit chauffant.

Pour le capteur de température du lit chauffant, il suffit simplement d'ajouter une résistance de 4,7Kohms sur la carte de commande à l'endroit indiqué.

Un peu de lumière

Des réglettes de led multicolores de Ikea trainait dans mon bureau sans réelle utilité, ils en ont finalement trouvé une pour éclairer l'impression.

La surface de travail éclairée :

Vue sur les barettes de Leds :

Concernant la connection des leds, je vous déconseille fortement d'utiliser le 12V du ventilateur, ce régulateur chauffe déjà énormément et lui ajouter une charge de 400mA (intensité max des réglettes) pourrait le voir fumer très rapidement, coupant, du coup l'alimentation du ventilateur...Je lui ai d'ailleurs mis un dissipateur car je trouve qu'il chauffait déjà énormément.

Quelques photos en vracs

La suite dès que j'ai un peu de temps...

5 semaines après la commande, un transporteur m’amène un lourd carton (10kg) venu des Pays Bas : ça y est, j’ai reçu mon UltiMaker.

Légèrement en avance d’ailleurs car ils m’avaient annoncé 6 semaines de délai, je crois avoir été chanceux car je n’avais pas commandé de bobine de plastique supplémentaire et une semaine auparavant, un courriel de Ultimaker annonçait qu’il était en rupture de certain coloris de PLA et proposait, pour ceux en ayant commandé en plus, de remplir un formulaire, afin de choisir des couleurs de remplacement pour éviter d’attendre trop longtemps, du coup, j'ai dû être traiter légèrement en avance...

Carton ouvert, découverte du contenu :

Tout est bien rangés, chaque sachet possède un autocollant avec sa référence et son nom, tout est dans du papier bulle...
Tout, hmmm, presque tout, jusqu’à ce que j’arrive au fond du carton, là, sont posés les plaques de bois (du bouleau, très solide et rigide) découpés au laser, ces dernières sont enfoncées toute au même niveau, conséquences d’un impact extérieur que je n’avais pas vu au premier abord sur le carton mais qui est bien visible... Les plaques étant emballées elles aussi dans du papier bulle mais directement en contact avec le carton trop petit, une chute, un envoi de livreur un peu brutal et paf le bouleau, comme vous le voyez sur les photos, c’est assez localisé, ça n’empêchera pas beaucoup le montage...

La blessure la plus importante est celle-ci oû le choc à explosé le bois et bouché les trous permettant la fixation des planches entre elle...

Je réquisitionne une grande table, étale le contenu du carton sur celle-ci et c’est parti...

Aucun plan papier fourni, c’est pas plus mal, tout est disponible en ligne, en anglais, illustré de photos, ils indiquent 6 à 20h de travail...

Première étape, le caisson avec ces foutus passe cable qui m'ont fait tourné en bourrique...

Tout se monte sans encombre jusqu’au drame :

Il se sont trompés en me livrant une poulie avec le mauvais diamètre interne (les 2 de droites devraient être identiques avec un diamètre inférieur), arggg, la casse durant le transport, une poulie inutilisable, je me voyais mal attendre...
Par chance, j’avais une entretoise dont le diamère externe correspond au diamètre interne de la poulie, un petit usinage pour que son diamètre interne s’adapte à l’axe du moteur et voilà... ouf !!

L’assemblage de la tête d’extrusion est plutôt délicat mais se fait sans trop de problème.

Le montage s’est poursuivi jusqu’à la plateforme de l’axe Z, il faut faire rentrer en force des roulements linéaires dans des planches de bois pour former un sandwich, les jeux sont plus que limite et j’ai dû m’y prendre à plusieurs fois afin d’avoir quelque chose d’à peu près correct, comprenez : quelque chose de droit.
Heureusement, ils ont prévus le coup et le jeu est rattrapable par un système de réglage à vis / ressort...

Enfin, vient le moment de relier électriquement tous les éléments, fin de course, moteur, élément de chauffe, puis l'allumage :

Tout à fonctionné du premier coup sauf une erreur sur la carte qui indique la connection pour le capteur de fin de course droit alors que c’est le gauche, une inversion et tout roule...

Maintenant, le branchement à un ordinateur, est-ce plug and play ?
Oui, Ultimaker reconnu immédiatement (c’est une carte Arduino pour l’intelligence de la bête, j'avais déjà installer les pilote FTDI), j’ai pu envoyer des ordres pour piloter les moteur X, Y, Z, c’est très réactif et la vitesse impressionnante...

Au moment au j'écris ces lignes, je n'ai pas encore pu tester à fond l'animal donc, je n'aurai pas de retour à faire sur son utilisation, hormis le souci dans le transport (prévoir un carton plus grand) et l'erreur de poulie (la personne du contrôle ne devait pas être réveillée), le kit est de bonne qualité et je comprends mieux le prix, c'est vraiment bien étudié au niveau de l'assemblage, on retrouve des pièces en métal de très grande précision, la carte électronique est très bien réalisé, la partie puissance est totalement ventilé, bref, c'est du sérieux...

Une MakerBot

Cela faisait un moment que je souhaitais acquérir une imprimante 3D : réparer ou créer des formes complexes aussi simplement que de cliquer sur un bouton...

Avec une telle machine à disposition, on envisage beaucoup de chose, une des premières pièces utile que je vais être amené à réaliser sera pour Bleuette, un robot hexapode abandonné depuis quelques années faute d’avoir réussi à faire une pièce essentielle pour ce dernier (les pivots des pattes) dans une matière autre que du bois...
Des objets cassés vont sûrement trouver une seconde vie avec de nouveaux organes tout neuf, bref, l’imprimante devrait être amorties rapidement...

Mais vers quelle imprimante se tourner et est-ce vraiment nécessaire d’en acheter une, des services d’impression en ligne existent et font du super boulot, il faudrait en tenir compte avant de se décider.

Note: Bien entendu, pour ceux qui aurait un hackerspace près de chez eux, le choix est vite vu...

Utiliser un service en ligne

Concernant les services en lignes, j’ai testé Shapeways avant de me décider en commandant un kit contenant les échantillons des matériaux qu’ils proposent, plutôt bluffant surtout pour le métal qui à une précision / finition exemplaire...

Les + :

• Pas d’investissement coûteux
• Possibilité d’impression dans divers matériaux avec des machines dont la résolution est très intéressante

Les - :

• Le service est rapide mais ne le sera jamais autant que fait à la maison
• Le coût (cela dépend des matériaux utilisé mais pour du plastique de même qualité, avec les ports + commission, on doit être légèrement plus chèr qu’avec une imprimante 3D maison à confirmer)
• On à pas la magie de la machine qui tourne devant ses yeux ;)

Avoir sa propre imprimante

Les + :

• On construit la machine soit même, quoi de mieux pour savoir exactement comment ces engins fonctionnent ?
• La vitesse : on a la pièce voulue immédiatement (enfin presque, juste le temps de l’impression...)

Les - :

• L’investissement qui selon l’imprimante retenue peut aller de 500€ à 1500€ (et plus...)

Concernant le coût sur le long terme, il m'est difficile d'en juger pour le moment, je suis à l'écoute de vos retours...

Mon choix s’est tourné vers l’achat d’une imprimante pour les raisons évoqués ci dessus (construction, vitesse) et parce que oui, je ne suis pas patient et j'aime jouer au Lego monter des machines.
Mais la quantité d’imprimante 3D sur le marché est plutôt déroutante, regardez par exemple ce graphique représentant les évolutions de la RepRap.

Une RepRap Prusa Mendel

Grossièrement, on trouve 2 types d’imprimantes, les autorépliquables (RepRap) et les autres (MakerBot, UltiMaker...) qui diffèrent dans leur structures, les RepRap sont conçues principalement à l’aide de tiges filetées et de pièces en plastiques créés à l’aide d’une autre imprimante d’ou le terme d’autorépliquable : elle est capable de créer ses propres pièces.

Sur certaine, il est même possible de remplacer l’extrudeur (la tête mobile qui fait fondre le plastique) par une perceuse jouant le rôle de graveuse permettant d’usiner les cartes électroniques nécessaires pour l’imprimante fille, au final, il suffit juste de se procurer toutes les pièces en métal, les composants électroniques, quelques pièces diverses et voilà, une nouvelle imprimante est née...
Concept très très intéressant.

L’autre type d’imprimante dont font parti les MakerBot et Ultimaker propose une approche différente, leur structure est en fait un caisson en bois découpé au laser interdisant de ce fait l'autoréplication de leur structure.

La UltiMaker

N’ayant aucune expérience dans le montage / utilisation dans les RepRap, je ne vais pas m’aventurer à faire un comparatif entre ces choix de fabrication, bien que le concept d’imprimante autoréplicante soit extrèmement intéressant et me laisse toujours rêveur, j’ai choisi d’investir dans une UltiMaker pour ces raisons :

• La résolution stock de cette imprimante est impressionnante
• Sa vitesse l’est tout autant
• La structure en bois découpé au laser me semble plus rigide
• Sa très grande surface d’impression
• La maintenance (ce qui me fait le plus peur avec une imprimante de la famille des RepRap)

À suivre...
