Présentation
L'EeePc est une machine qui dispose de pas mal d'atout comme sa taille et son prix, mais, bien entendu, il a aussi des défauts et l'un qui est pour moi le plus ennuyeux est l'absence totale de Bluetooth, alors, oui, l'EeePc dispose de 3 ports Usb, on peut donc y ajouter facilement une clef Usb / Bluetooth (il en existe d'ailleurs des très très petites comme la Princeton's PTM-UBT3S) mais l'intérêt de la petite taille du portable est alors grandement détérioré par la présence du clef dépassant sur le côté...
Le but de l'opération est donc de venir "greffer" une clef usb bluetooth, mais oû ? Le datasheet du contrôleur Intel de l'EeePc nous apprend que ce dernier possède 8 ports Usb, 3 sont disponibles directement à l'utilisateur, un port est utilisé par la caméra, 2 ports sont utilisés sur chaque connecteur Pci Express, un d'eux n'étant pas utilisé, j'ai donc décidé de m'y greffer pour une question de simplicité, il reste cependant 2 ports qui apparemment serait inutilisé, il serait donc très simple d'ajouter encore 2 périphériques Usb sans le moindre ajout de Hub (limitant ainsi la consommation énergétique de l'EeePc...).
Préparation de la clef Usb
La clef USB Bluetooth, une Belkin F8T012xx1 (Class 1) dans ces 3 phases, avant ouverture, après ouverture et retrait du connecteur Usb, à cette étape, vous pouvez aussi dessouder la led qui ne nous servira plus à rien une fois à l'intérieur de l'EeePc :
L'EeePc
Mon Eeepc prêt à être ouvert :
L'EeePc une fois démonté :
Démonté, on aperçoit une multitude d'endroit ou il serait possible d'ajouter des périphériques et certain l'ont fait en "modant" leur EeePc de récepteur Gps, de transmetteur FM et bien d'autres ( http://beta.ivancover.com/wiki/index.php/Eee_PC_Internal_Upgrades ), pour ma part, j'ai choisi de placer la clef Usb dans l'écran afin qu'elle puisse rayonner tranquillement loin du reste de la carte mère...
Une fois l'endroit pour la clef Usb trouvé, il reste encore à trouvé de l'Usb libre, quelques bref recherches sur internet ( http://forum.eeeuser.com/viewtopic.php?id=3982 ) plus tard et l'emplacement était trouvé, le voici :
Ce dernier un peu plus près, avec un détail très important en plus, la visualisation de D- et D+ :

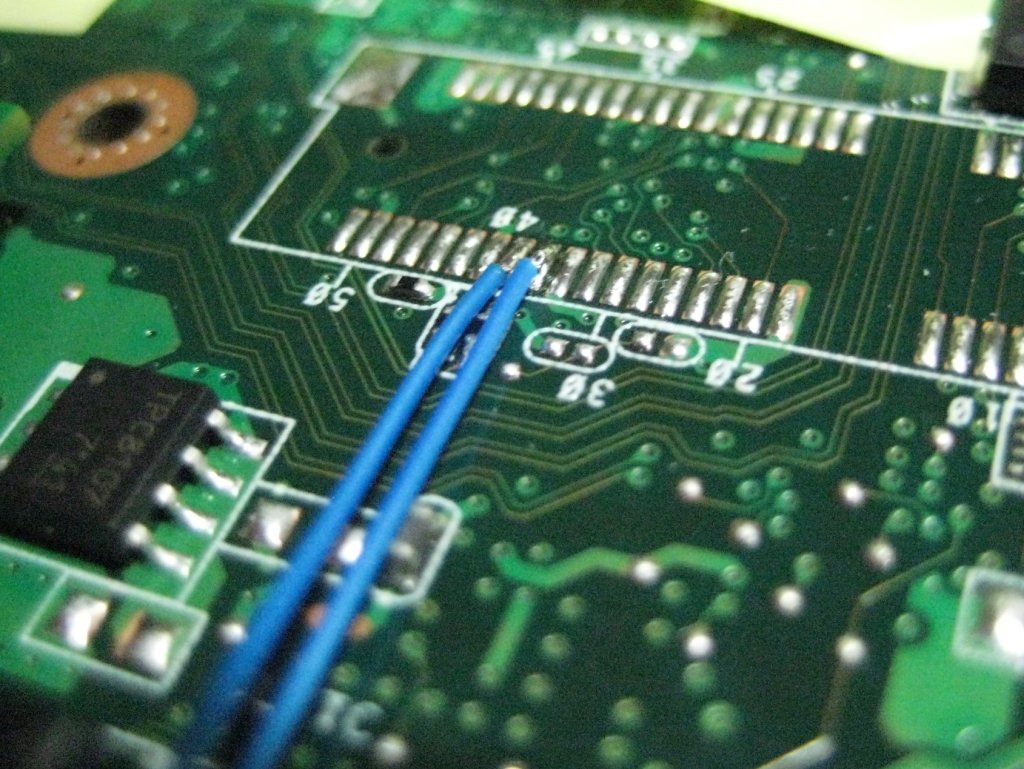

Il restait donc à souder des fils dessus :

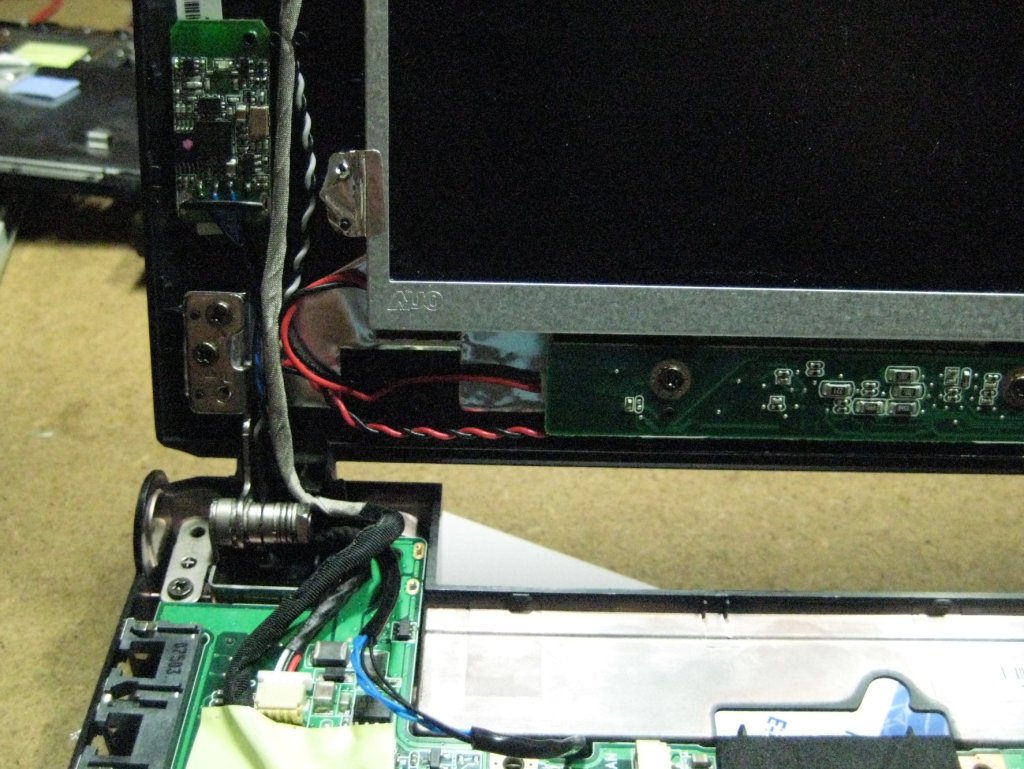

Et à les faire passer sans gêner quoique ce soit jusqu'à l'écran :
Prênez garde à ce que les fils ne soient pas pincer dans la charnières, pour éviter au maximum d'abimer les fils, je les ai mis dans une gaine thermo :
Pour la fixation de la clef Usb, je me suis servi des picots qui servent de passe-cable afin de caler correctement la clef en perçant directement dedans (pas n'importe oû, ça va de soi...)
Voilà, après vérification des connections, le test final :
Conclusion
Voilà une modification relativement simple qui ne coûte pas grand chose et qui s'avère très utile, plus de clef usb qui dépasse, plus de risque d'oublier ou de perdre sa clef Usb, bref, que du bon...
La prochaine étape sera d'ajouter un peu plus de mémoire...
