Electronique
03 avril 2009
par hugo
Voici les photos d'une réalisation d'extincteur de télévision basé sur le travail de ladyada réalisé par Michel Blanc et basé sur un AtTiny85.
Vu le nombre de led et leur puissance, on peut aisément imaginer que la portée compense la discrétion du montage...camouflé pour une utilisation en territoire urbain !
ps: Michel, tu m'excuseras le montage "La télé rend con" mais j'ai pas pu m'en empêcher... :)
Electronique
21 février 2009
par hugo
Suite à un billet précédent expliquant la réalisation d'un régulateur à découpage pour caméra embarquée et son équipement environnant (enregistreur, émetteur), je vous livre une première vidéo faites grâce à ce dernier.
La caméra est montée sur le bras oscillant de mon Dorsoduro 750.
La caméra sur le bras oscillant (cliquez pour agrandir) :
Contrairement à ce que peut laisser penser la photo, ça ne bouge pas d'un poil, la caméra n'as pas du tout bougé de la balade...
La vidéo :
Electronique
10 février 2009
par hugo
Voilà maintenant quelques temps que j'ai acheté chez RangeVideo une caméra KX171, elle fonctionne parfaitement bien mais nécessite une tension de 12V, une batterie LiPo de 11,1V fait parfaitement l'affaire pour l'alimenter, mais une caméra seule ne sert pas à grand chose, utilisé conjointement avec un émétteur radio ou, mieux, avec un enregistreur numérique, cela devient particulièrement intéressant.
Mon enregistreur numérique (un Pinnacle Video Transfer) et mon émetteur vidéo 2,4Ghz fonctionnent tous les deux avec une tension de 5V.
Pour alimenter convenablement tout ce petit monde, je pourrai utiliser un régulateur 7805, qui, connecté à la batterie LiPo 11,1V fournira le 5V nécessaire à l'alimentation de l'enregistreur ou de l'émetteur mais on se retrouve confronté à un problème de dissipation / perte de puissance qui se calcule aisément :
La chute de tension est de : 11,1 - 5 = 6,1V
L'émetteur 2,4Ghz consomme 440mA et l'enregistreur numérique consomme un maximum (spec USB) de 500mA donc, on a, dans le pire des cas 940mA, on arrondi cela à 1A, on a donc :
6,1W de puissance à dissiper dans le pire des cas...
6,1W * 0,44 = 2,7W dans le meilleur des cas
De quoi faire fumer très rapidement notre pauvre 7805, d'ou l'intérêt du montage présenté ici qui va permettre, grâce un régulateur à découpage qui dispose d'un rendement bien supérieur et qui nous évitera donc de voir l'énergie partir en chaleur, voir en fumée...
Ce régulateur étant alimenté par une batterie LiPo très sensible au décharge excessive engendrant de graves dommages sur ces éléments, j'ai doté le montage d'un avertisseur lumineux de décharge de l'accu et également d'un micro intégré permettant ainsi, en plus de l'image de la caméra d'avoir en plus le son...une entrée micro supplémentaire est également disponible pour déporter l'un de ceux-ci.
Retrouvez toutes les explications nécessaires à la fabrication de ce montage sur la page du wiki dédiée : RégulateurÀDécoupagePourCaméra
Afin de disposer de ce montage sur mon hélicoptère, j'ai également prévu une version embarqué, bien plus petite...
Electronique
10 février 2009
par hugo

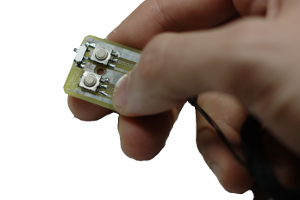

Voici une petite télécommande de poche qui fait suite à cette précédente version.
Vous trouverez sur la page de l'article dans le wiki les infos pour les connectiques de télécommandes Canon de type jack et Sony Alpha, bien sûr, il doit être possible d'étendre la compatiblité de cette télécommande à d'autres marques, si vous avez l'occasion de tester, n'hésitez pas à faire un retour d'informations...
Electronique
05 mars 2008
par hugo
J'ai fait l'acquisition il y a quelques temps d'un EeePc, excellente machine, très réactive, très bon prix bien sûr mais malheureusement, quelques défauts viennent tout de même gâcher tout ça, oui, on ne peut pas tout avoir :
Autant, pour une réduction des coût, je veux bien comprendre le choix de l'écran et de la batterie mais pour le Bluetooth, j'ai du mal, quand on voit les quantités produites, l'ajout d'une telle puce n'aurait sûrement pas mis à mal la marge faite, le marketing doit être sur le coup...
Heureusement, il est assez simple de remédier à ce manque en le faisant nous même, l'opération à donc consister à ajouter une clef Bluetooth dans l'EeePc.
Voici la page sur le wiki qui comporte toutes les explications sur l'ajout d'une clef Usb Bluetooth Belkin F8T012xx1 dans l'EeePc : Projets / EeePc / Bluetooth
